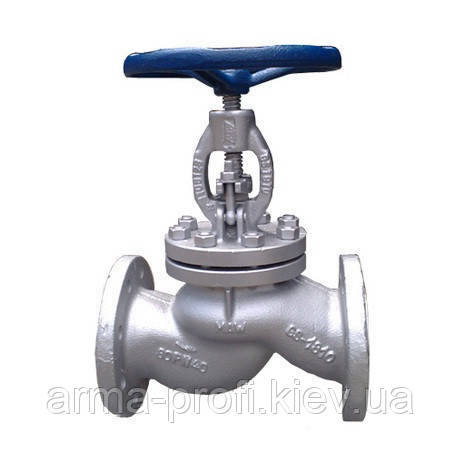

Вентиль (клапан) 15с65нж Ду 100 сталевий сальниковий встановлюється в якості запірного пристрою на трубопроводах.
За принципом роботи клапан 15с65нж відноситься до запірних вентилів сальникового типу і являє собою прохідний фланцевий пристрій, який керується вручну, для чого використовується або рукоятка, або маховик.
Такі вентилі застосовуються для перекриття потоку що йде по наявному робочому середовищі, в якості якого може бути вода, газ, пара, нафта, нафтопродукти та інші не агресивні матеріали.
При приєднанні вентиля 15с65нж до трубопроводу використовується фланцеве з'єднання, герметичність пристрою відповідає класу А.
Установка клапана на трубопроводі може проводитися в будь-якому положенні без обмежень.
Діаметр Ду: 15-200 мм
Тиск Ру: 1,6 МПа.
Температура робочого середовища: від -30 до +420°С.
Умови експлуатації: У1.
Герметичність затвора: клас А по ГОСТ 9544-93.
Напрямок подачі середовища: під золотник (за стрілкою на корпусі).
Управління: ручний (маховик).
Положення установки на трубопроводі: будь-яке.
| Найменування деталей | Марка матеріалу |
| Корпус: | Сталь 20Л |
| Кришка: | Сталь 20Л |
| Гайка: | Сталь 25 |
| Маховик: | Сталь 20 |
| Золотник: | Сталь 20Х13 |
| Наплавлення на кільці в корпусі, наплавлення на золотнику: | ЦН-6Л або 20Х13 |
| Сальник: | Сталь 20Л |
| Набивка сальника | ТРГ |
| Шпиндель: | Сталь 20Х13 |
| Прокладка: | Пароніт ПМБ. |
| Основні | |
|---|---|
| Умовний прохід | 100 мм |
| Тип приєднання | Фланцеве |
| Мінімальна робоча температура | -30 град. |
| Максимальна робоча температура | 420 град. |
| Максимальний робочий тиск | 16 бар |
| Матеріал корпусу | Сталь |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Ручний привід | Маховик |
| Додаткові характеристики | |
| Метод герметизації від зовнішнього середовища | Сальниковий |
