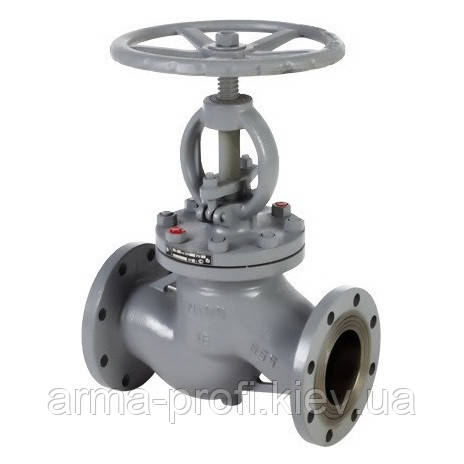

Вентиль (клапан) 15с18нж Ду 20 запірний сталевий фланцевий, з сальниковим ущільненням штока, встановлюється в системних трубопроводах як запірний пристрій для перекривання води, пари, нафтопродуктів, газу та інших середовищ, по відношенню до яких застосовуються матеріали корозійностійкоcті, з робочою температурою до +425 °С і номінальним робочим тиском до 25 атмосфер (2,5 МПа)..
Діаметр Ду: 15-300 мм.
Тиск Ру: 2,5 МПа.
Температура робочого середовища: від -40 до +425°С.
Умови експлуатації: У1.
Герметичність затвора: клас А по ГОСТ 9544-93.
Напрямок подачі середовища: під золотник (за стрілкою на корпусі).
Управління: ручний (маховик).
Положення установки на трубопроводі: будь-яке.
Найменування деталей | Марка матеріалу |
Корпус: | Сталь 25Л |
Кришка: | |
Фланець сальника: | |
Золотник: | |
Маховик: | Сталь 25Л або сірий чавун |
Ущільнювальні поверхні корпусу і золотника: | Наплавлення з нержавіючої сталі |
Сальник: | Фторопласт -4 |
Шпиндель: | Сталь 10кп |
Прокладка: | Пароніт ПОН-Б. |
Основні | |
---|---|
Умовний прохід | 20 мм |
Робоче середовище | Газ, Пар, Нафтопродукти, Вода |
Тип приєднання | Фланцеве |
Максимальна робоча температура | 425 град. |
Максимальний робочий тиск | 25 бар |
Матеріал корпусу | Сталь |
