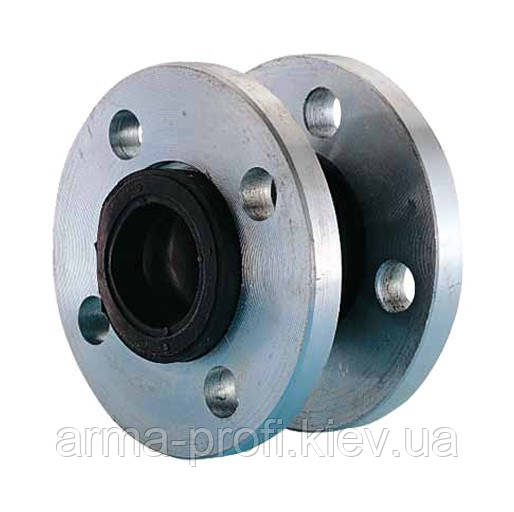

Компенсатор гумовий вібровставка Genebre тип 2831 Ду 100 призначений для запобігання передачі механічних вібрацій трубопровідними системами. Також він може використовуватися в якості компенсатора теплових подовжень в межах деформацій.
Модель | Діаметр різьби | DN | PN | A | B | C | D | nx, H | L | E | Вага |
2831 07 | 1 1/4" | 32 | 10 | 140 | 100 | 40 | 69 | 4x18 | 95 | 16 | 3.10 |
2831 08 | 1 1/2" | 40 | 10 | 150 | 110 | 40 | 69 | 4x18 | 95 | 16 | 3.80 |
2831 09 | 2" | 50 | 10 | 165 | 125 | 52 | 86 | 4x18 | 105 | 18 | 4.25 |
2831 10 | 1 1/2" | 65 | 10 | 185 | 145 | 68 | 106 | 4x18 | 115 | 18 | 5.80 |
2831 11 | 3" | 80 | 10 | 200 | 160 | 76 | 116 | 8x18 | 130 | 20 | 6.00 |
2831 12 | 4" | 100 | 10 | 220 | 180 | 103 | 150 | 8x18 | 135 | 20 | 6.75 |
2831 13 | 5" | 125 | 10 | 250 | 210 | 128 | 180 | 8x18 | 160 | 22 | 9.50 |
2831 14 | 6" | 150 | 10 | 285 | 240 | 152 | 209 | 8x23 | 185 | 22 | 12.85 |
2831 16 | 8" | 200 | 10 | 340 | 295 | 194 | 260 | 8x23 | 200 | 24 | 16.85 |
2831 18 | 10" | 250 | 10 | 395 | 350 | 250 | 320 | 12x23 | 240 | 26 | 23.70 |
2831 20 | 12" | 300 | 10 | 445 | 400 | 300 | 367 | 12x23 | 260 | 26 | 29.65 |
2831 22 | 14" | 350 | 10 | 505 | 460 | 320 | 408 | 16x23 | 255 | 28 | 39.70 |
2831 24 | 16" | 400 | 10 | 565 | 515 | 372 | 472 | 16x28 | 255 | 32 | 51.30 |
2831 26 | 18" | 450 | 10 | 615 | 565 | 415 | 522 | 20x28 | 255 | 36 | 72.40 |
2831 28 | 20" | 500 | 10 | 670 | 620 | 454 | 570 | 20x28 | 255 | 38 | 88.65 |
Основні | |
---|---|
Виробник | Genebre |
Країна виробник | Іспанія |
Тип вставки (компенсатора) | Гумовий |
Тип приєднання | Фланцеве |
Робоче середовище | Вода |
Умовний прохід | 100 мм |
Максимальна робоча температура | 115 град. |
Мінімальна робоча температура | -10 град. |
Користувальницькі характеристики | |
Діаметр умовного проходу | 100 |
