Серед запірної арматури одним з найбільш поширених продуктів є засувка Батерфляй, яка виготовляється з різних матеріалів – чавуну або сталі. Найбільшою популярністю користуються засувки Батерфляй чавунні Genebre, оскільки для них характерними є високі показники гідравлічної протидії, простота конструкції і підвищена міцність.

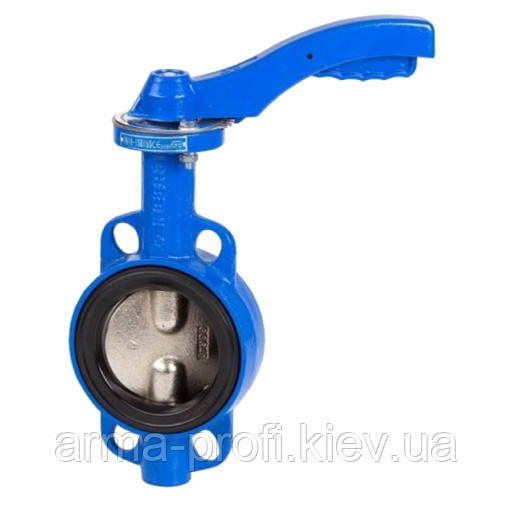

Засувка Батерфляй Genebre 2103 призначена для використання в якості запірної або регулюючої арматури для керування потоками в технологічних процесах харчової, хімічної, нафтогазової, целюлозно-паперовій та інших галузях промисловості.
1. Дисковий поворотний затвор з ручкою, міжфланцевий.
2. Корпус виконаний з чавуну марки GG-20. Може бути встановлений між фланцями ANSI 150 і DIN PN 10/16.
3. Ущільнення корпусу - EPDM.
4. Диск виконаний з чавуну марки GGG-40.
5. Можливий монтаж приводу згідно з нормами ISO 5211 – DIN 3337.
6. Відстань між фланцями згідно нормі UNE EN 558-1 серія 20 (DIN 3202 K1).
7. Пофарбований методом епоксидного напилення.
8. Максимальна робоча температура 120 ºC.
№ |
Найменування |
Матеріал |
Обробка поверхні |
1 |
Корпус |
Чавун GG-20 |
Епоксидна смола |
2 |
Шток |
Нержавіюча сталь AISI 416 |
- |
3 |
Шарнір |
Нержавіюча сталь AISI 416 |
- |
4 |
Диск |
Чавун марки GGG-40 |
Оцинкований |
5 |
Кришка |
Нержавіюча сталь AISI 420 |
- |
*Докладний технічний опис дивіться додається нижче специфікації.
Щоб купити засувку Батерфляй Genebre 2103 з чавунним диском, оформіть замовлення через Корзину або звертайтеся до наших менеджерів за додатковою консультацією.
Основні | |
---|---|
Виробник | Genebre |
Країна виробник | Іспанія |
Умовний прохід | 80 мм |
Вид затвора | Однодисковий |
Робоче середовище | Нафтопродукти, Пароводяна суміш, Газоподібне середовище, Вода, Неагресивна середа |
Тип приєднання | Стяжні |
Мінімальна робоча температура | -20 град. |
Максимальна робоча температура | 120 град. |
Максимальний робочий тиск | 16 бар |
Клас герметичності | З |
Матеріал корпусу | Чавун |
Покриття | Епоксидний порошок |
Спосіб монтажу | Горизонтальний/вертикальний |
Привід | Ручний |
Колір | Блакитний |
Гарантійний термін | 12 міс |
Ручний привід | Ручка важіль |
