9 224,38 ₴

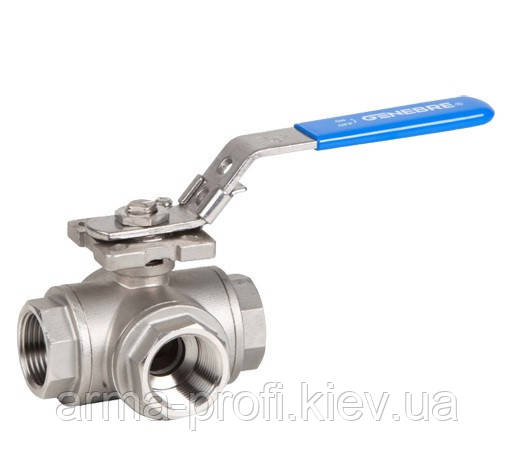

Кран кульовий неіржавкий триходовий Ду 32 АІSI 316 Genebre 2041 (Т)/2040(L) призначений для перекриття потоку робочого середовища. Основною умовою роботи крана є його повне відкриття або закриття. Крани не можуть бути використані як регулювальні пристрої.
| Модель | Розмір | PN | Параметри, мм | ISO 5211 (0B1/B2) | Вага, г | ||||||
| d | L | H | H1 | W | M | F | |||||
| 2040 02 | 1/4" | 63 | 11 | 79 | 42 | 73 | 145 | 7 | 40 | F03 / F04 | 0.850 |
| 2040 03 | 3/8" | 63 | 11 | 79 | 42 | 73 | 145 | 7 | 40 | F03 / F04 | 0.830 |
| 2040 04 | 1/2" | 63 | 11 | 79 | 42 | 73 | 145 | 7 | 40 | F03 / F04 | 0.800 |
| 2040 05 | 3/4" | 63 | 15 | 88 | 49 | 80 | 145 | 7 | 44 | F03 / F05 | 1.100 |
| 2040 06 | 1" | 63 | 20 | 107 | 59 | 90 | 175 | 7 | 54 | F04 / F05 | 1.800 |
| 2040 07 | 1 1/4" | 63 | 25 | 125 | 65 | 90 | 175 | 7 | 62 | F04 / F07 | 3.000 |
| 2040 08 | 1 1/2" | 63 | 32 | 135 | 73 | 105 | 220 | 12 | 68 | F05 / F07 | 3.880 |
| 2040 09 | 2" | 63 | 40 | 164 | 83 | 115 | 220 | 12 | 82 | F05 / F07 | 7.000 |
| позиція | Найменування | Матеріал | Обробка поверхні |
| 1 | Корпус | Неіржавка сталь AISI 316/SS 316 |
Дроботруминна обробка |
| 2 | Кришка корпусу | Неіржавка сталь AISI 316/SS 316 |
Дроботруминна обробка |
| 3 | Куля | Неіржавка сталь AISI 316/SS 316 | - |
| 4 | Ущільнення сідла кулі | Тефлон + 15% FV / PTFE + 15% GF | - |
| 5 | Шток | Неіржавка сталь AISI 316/SS 316 | - |
| 6 | Антистатичний механізм | Неіржавка сталь AISI 316/SS 316 | - |
| 7 | Стопорна шайба | PTFE | - |
| 8 | Ущільнювальне кільце | Вітон/FKM ( Viton) | - |
| 9 | Ущільнення штока | Тефлон/PTFE | - |
| 10 | Втулка | Нерж. сталь + Тефлон/S.S. + PTFE | - |
| 11 | Кільце штока | Неіржавка сталь AISI 316/SS 316 | - |
| 12 | Пружинна шайба | Неіржавка сталь AISI 301 / SS 301 | - |
| 13 | Гайка | ASTM A194-8 | - |
| 14 | Стопор | Неіржавка сталь AISI 304 / SS 304 | - |
| 15 | Шайба | Неіржавка сталь AISI 304 / SS 304 | - |
| 16 | Гайка ручки | Неіржавка сталь AISI 304 / SS 304 | - |
| 17 | Рукав ручки | Вініл/Vynil | - |
| 18 | Ручка | Неіржавка сталь AISI 304 / SS 304 | - |
| 19 | Блокувальний механізм | Неіржавка сталь AISI 304 / SS 304 | - |
| 20 | Ущільнювальна прокладка | Тефлон/ PTFE | - |
| 21 | Стопорний болт | Неіржавка сталь AISI 304 / SS 304 | - |
| 22 | Гайка | ASTM A194-8 | - |
| Основні | |
|---|---|
| Виробник | Genebre |
| Країна виробник | Іспанія |
| Тип затвору | Кульовий |
| Умовний прохід | 32 мм |
| З'єднання американка | Ні |
| Робоче середовище | Пар, Неагресивна середа, Вода |
| Наявність фільтра | Ні |
| Тип приєднання | Муфтове |
| Мінімальна робоча температура | -25 град. |
| Максимальна робоча температура | 180 град. |
| Максимальний робочий тиск | 63 бар |
| Клас герметичності | А |
| Матеріал корпусу | Нержавіюча сталь |
| Покриття | Нержавіюча сталь |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Привід | Ручний |
| Ручний привід | Ручка важіль |
| Діаметр крана | 1 1/4" |
| Тип підключення | внутрішня-внутрішня |
| Користувальницькі характеристики | |
| Діаметр умовного проходу | 32 |
| Колір | Світло-сірий |
