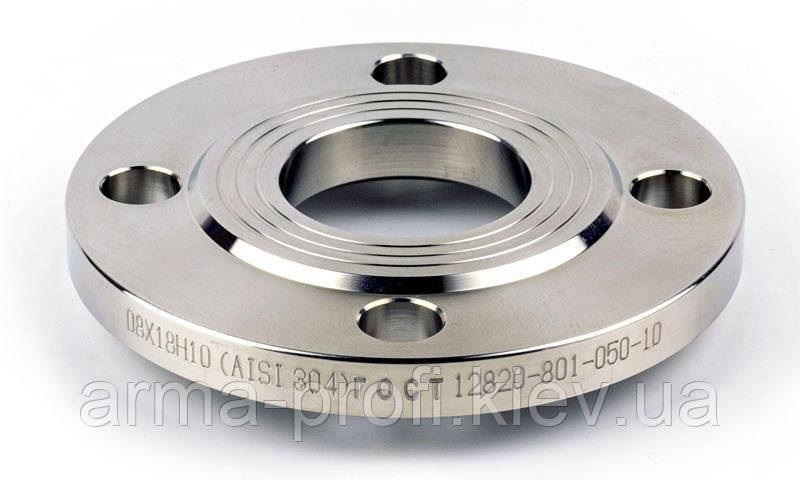

Фланець нержавіючий плоский Ду 150 Ру 10 по ГОСТ 12820-80, фото 1
Фланець нержавіючий плоский Ду 150 Ру 10 по ГОСТ 12820-80, фото 2Фланець нержавіючий плоский Ду 150 Ру 10 по ГОСТ 12820-80, фото 3

Фланець нержавіючий плоский Ду 150 Ру 10 по ГОСТ 12820-80

1 570 грн.

  • В наявності
Фланець нержавіючий плоский Ду 150 Ру 10 по ГОСТ 12820-80
Фланець нержавіючий плоский Ду 150 Ру 10 по ГОСТ 12820-80В наявності
1 570 грн.
Купити
+380675779319
  • +380507102887
Купити
+380675779319
  • +380507102887
  • Графік роботи
  • Адреса та контакти
повернення товару протягом 14 днів за домовленістю

Фланець нержавіючий плоский Ду 150 Ру 1,0 МПа по ГОСТ 12820-80 — це металева деталь трубопроводу, яка використовується для з'єднання різних пристроїв запірної арматури з трубами.

Виріб являє собою спеціальну плоску деталь з з'єднувальним виступом під ущільнювальну прокладку, згідно з виконання №1 по ГОСТ 12815-80. Разом з фланцями використовують болти, гайки, шпильки.

Нержавіючі фланці плоскі виготовляються відповідно до вимог ГОСТ 12820-80 з високоякісної нержавіючої сталі марки AISI 304 (08Х18Н10).

Можуть застосовуватися при монтажі транспортних і технологічних трубопроводів у харчовій та хімічній промисловості.



Технічні характеристики нержавіючого фланця Ру 10 по ГОСТ 12820-80

  • Тип фланця: плоский.
  • Приєднання до труби: наскрізне під зварювання.
  • Матеріал фланця: нержавіюча сталь AISI 304.
  • Номінальний тиск, Ру: 10 бар.
  • Виконання №1 з з'єднувальним виступом.
  • Стандарт: ГОСТ 12820-80.

креслення фланця плоского нержавіючого Ру 10 картинка

Розміри плоского фланця Ру 10 за ГОСТ

  • Зовнішній діаметр труби — Ødн.
  • Внутрішній діаметр фланця — Ødв.
  • Зовнішній діаметр фланця — ØD.
  • Міжцентрова відстань кріпильних отворів — ØD1.
  • Товщина фланця — b.
  • Кількість отворів під кріплення — n.
  • Діаметр отворів під кріплення — Ød.
Дивіться розміри в таблиці нижче:



Таблиця. Розміри нержавіючого фланця по ГОСТ для Ру 10

Ду b D D1 D2 d n Болти і шпильки
Розміри для Ру 10, мм
10 14 15 10 90 60 42 14 4 M12
15 18 19 95 65 47
20 25 26 12 105 75 58
25 32 33 115 85 68
32 38 39 14 135 100 78 18 M16
40 45 46 15 145 110 88
50 57 59 160 125 102
65 76 78 17 180 140 122
80 89 91 195 160 133
100 108 110 19 215 180 158 8
114 116
125 133 135 21 245 210 184
140 142
150 152 154 280 240 212 22 M20
159 161
168 170
200 219 222 335 295 268



Щоб купити нержавіючі фланці плоскі за ГОСТ, зробіть замовлення через корзину або зателефонуйте нашим менеджерам по зазначеним на сайті контактам.

Характеристики
Основні
Країна виробникКитай
Вид фланцяПлоский
Матеріал фланцяНержавіюча сталь
ПокриттяНержавіюча сталь
Тип приєднанняПід приварення
Умовний прохід  150 мм
Робоче середовищеАгресивне середовище, Вода
Робочий тиск  10 бар
Інформація для замовлення
  • Ціна: 1 570 грн.
